0371-6777 2727处理量大、节能减排、占地面积小、运行成本低
生产能力: 5-110t/h
进料粒度: ≤30mm
适用物料: 石灰石、河卵石、煤炭、白云石、花岗岩、风化岩、玄武岩、铁矿石、石英石、水泥熟料、煤矸石等。
全国统一销售热线: 0371-6777 2727
在线咨询对辊式破碎机又称对辊破,主要是由辊轮、轴承、压紧和调节装置以及驱动装置等部分组成,广泛应用于冶金、建材、耐火材料等工业部门破碎中、高等硬度的物料。

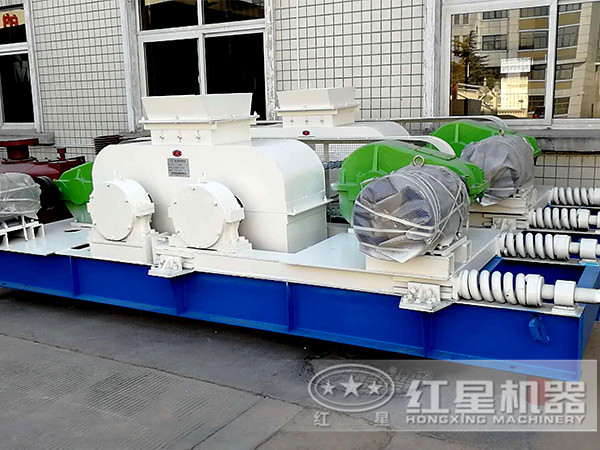

对辊式破碎机
1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
2、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。
3、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

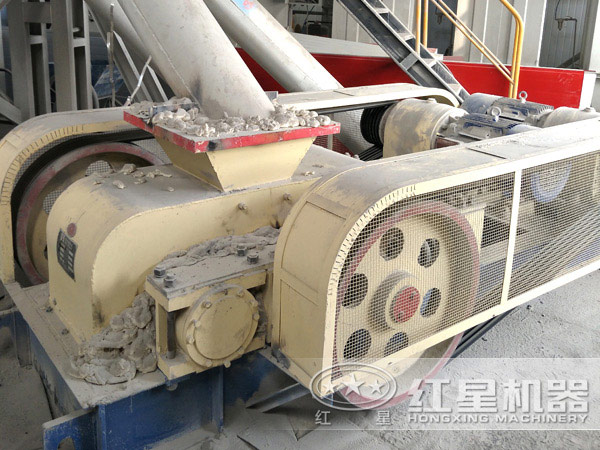

对辊式破碎机实例

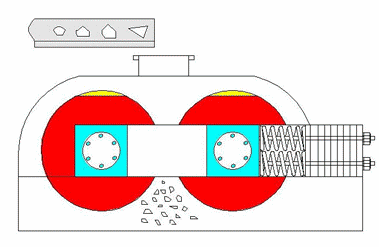

对辊破工作原理是:将破碎物料经给料口落入两辊子之间,进行挤压破碎,成品物料自然落下。当遇到不可破碎物时,对辊破的辊子可以凭借液压缸或弹簧的作用自动退让,是辊子之间间隙增大,使不可破碎物落下,从而保护机器不受损坏。
对辊式破碎机工作原理
型号 |
2PG0425 |
2PG0640 |
2PG0740 |
2PG0850 |
2PG1060 |
2PG1260 |
2PG1560 |
辊直径(mm) |
Ф400 |
Ф600 |
Ф700 |
Ф800 |
Ф1000 |
Ф1200 |
Ф1500 |
辊宽(mm) |
250 |
400 |
400 |
500 |
600 |
600 |
600 |
入料粒度(mm) |
≤25 |
≤25 |
≤25 |
≤25 |
≤30 |
≤30 |
≤30 |
排料口(mm) |
2-8 |
2-8 |
2-8 |
2-8 |
2-10 |
2-10 |
2-10 |
处理能力(t/h) |
5-10 |
10-20 |
15-30 |
20-40 |
30-50 |
40-70 |
60-110 |
配动力型号 |
Y132M-6 |
Y180L-6 |
Y200L-4 |
Y225M-4 |
Y250M-4 |
Y315M-6 |
Y315L-6 |
电机功率(kw) |
5.5×2 |
15×2 |
30×2 |
45×2 |
55×2 |
75×2 |
110×2 |
