烘干机

烘干机

自动控温、经久耐用、结构先进、烘干力强

生产能力: 1.9-76.0t/h

筒体容积: 9.0-285m3

适用物料: 河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等。

全国统一销售热线: 0371-6777 2727

在线咨询
  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

烘干机简介

烘干机主要是由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。烘干机在对物料进行烘干过程时为了是烘干的物品不会缠绕在一起,采用滚筒正反转的原理,

烘干机

烘干机

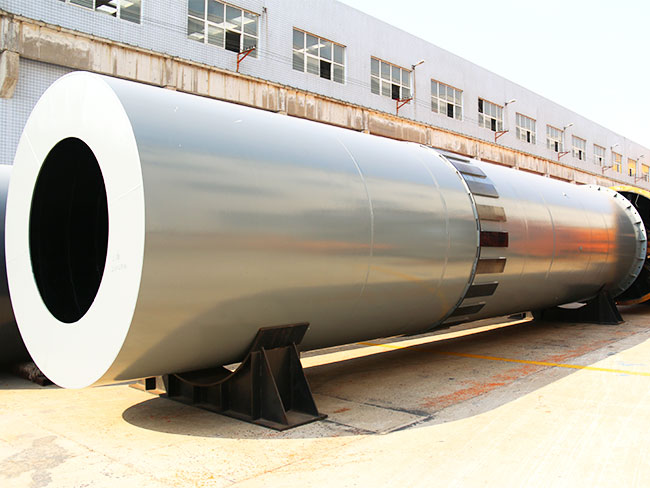

间接传热烘干机

间接传热烘干机,主要用于建材,冶金等工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。该机具有结构合理、制作精良、产量高、能耗低、运转方便等优点。间接传热烘干机具有结构紧凑、构造简单、布局合理、提高物料与热能的热交换率,使物料烘干效果好 ,基础投入少,仅是相同产量单筒烘干机的二分之一,减少了一次性投入,同时,容易实现自动化控制,减少操作人员,节约劳动力资源。

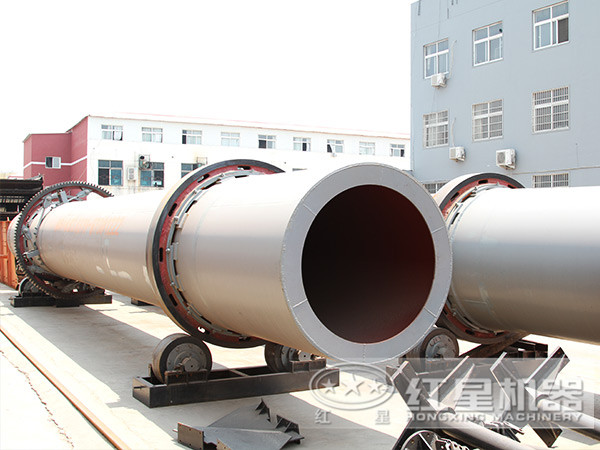

回转烘干机

回转烘干机是物料加热干燥装置。通过回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。 回转烘干机采用套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。对不能触烟的物料,多筒式回转烘干机在内外筒中分别提供内烟管和环形烟管,各烟管间用径向烟道沟通,同样高产节能。不难看出,对热料和冷介质而言,则本机成为套筒式回转冷却机。

烘干机性能特点

1、干燥强度大由于物料在气流中高度分散,颗粒的全部表面积为干燥的有效表面积。

2、干燥时间短。

3、气流干燥器结构简单、占地面积小、易于建造和维修。

4、处理量大、热效率高、当干燥非结合水是,热效率可达60%。

5、干燥机视线里“零水平推力”,大大减少了挡托轮的磨损,筒体运转平稳可靠。

6、干燥机采用“调心式托轮装置”,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗。

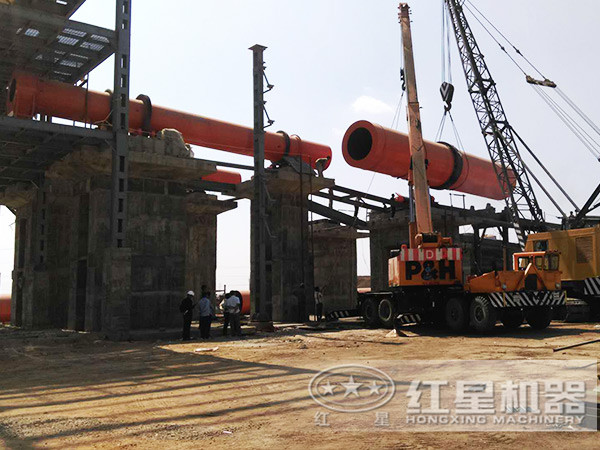

烘干机安装现场

烘干机安装现场

烘干机工作原理

烘干机在运行工作时的物料烘干机效果是,物料在随筒体转动到一定高度是物料下落的状态如帘子一样均匀不断的洒落,这样既可以是物料受热均匀,又可以使物料较大面积的和逆流接触,增大烘干效果,提高产率。

烘干机工作原理

烘干机工作原理

烘干机技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
