浮选机

浮选机

高产分选、耐用性强、节能环保、应用广泛

生产能力: 0.18-20m3/min

有效容积: 0.35-20m3

适用物料: 金矿石、铁矿石、铜矿石、钼矿石、铝矿石、铅矿石、滑石、煤萤石、铝矾土、钾长石、石英石等。

全国统一销售热线: 0371-6777 2727

在线咨询
  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

浮选机简介

SF型浮选机

SF系列浮选机主要用于选别金、银、铜、铁、铅、锌、钼、镍、铝等金属矿物。该机是由电动机三角带传动带动叶轮旋转,产生离心作用形成负压一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆成药物混合,同时细化泡沫,是矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度控制液面,使有用泡沫被刮板刮出。

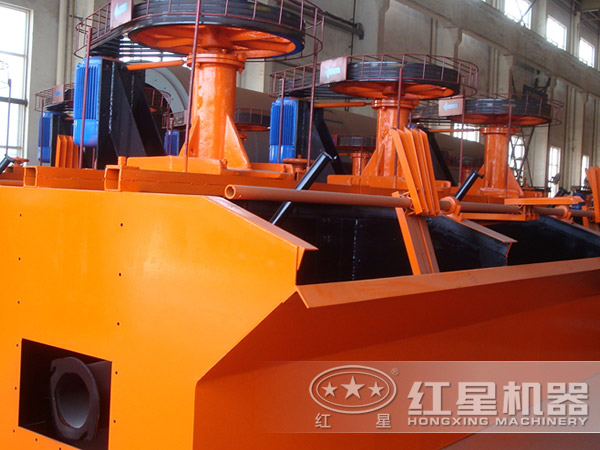

多种型号的浮选机

多种型号的浮选机

BF型浮选机

BF型浮选机是SF型浮选机的改进型,其特点:叶轮由鄙视双截椎体组成,可产生强的矿浆下循环,吸气量大,功耗低,每槽兼有稀奇、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更等。

KYF(XCF)型浮选机

KYF(XCF)型浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,扬送矿浆量大、压头小、功耗低且结构简单。叶轮腔中装置了多空圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆空气接触界面。

浮选机性能特点

1、叶轮由闭式双截椎体组成,可产生强的矿浆下循环。

2、每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更。

3、矿浆循环合理,能较大限度的减少粗砂沉淀。

4、吸气量大、功耗低。

5、设有矿浆液面自控和电控装置,调节方便。

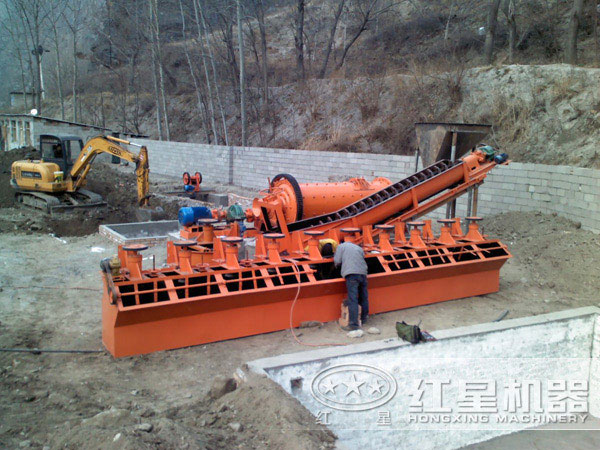

浮选机安装现场

浮选机安装现场

浮选机工作原理

该系列破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与 动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期 运动压碎和排泄物料,实现批量生产。

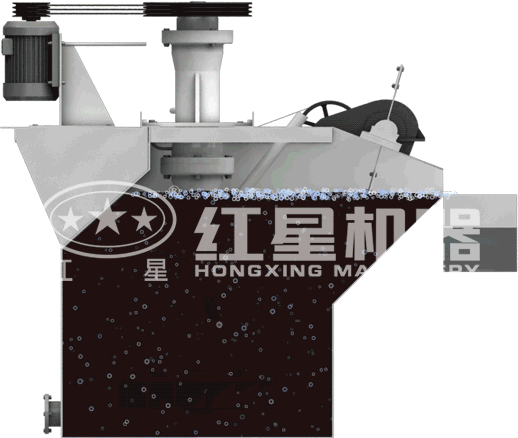

浮选机工作原理

浮选机工作原理

浮选机技术参数

SF型浮选机

类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴     刮板 槽体尺寸(长×宽×高)(m) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5

BF型浮选机

型号 槽容积(m³) 内部尺寸(长×宽×高)(m) 空气吸入量(m³/㎡.min) 安装功率(kw) 电动机型号 生产能力(m³/min) 单槽重量(t)
BF-0.37 0.37 0.74×0.74×0.75 0.9~1.05 1.5 Y90L-4 0.2~0.4 0.5
BF-0.65 0.65 0.85×0.95×0.9 0.9~1.10 3.0 Y132S-6 0.3~0.7 1.0
BF-1.2 1.2 1.05×1.15×1.10 1.0~1.10 5.5 4.0 Y132M2-6 Y132M1-6 0.6~1.2 1.4
BF-2.0 2.0 1.40×1.45×1.12 1.0~1.10 7.5 Y160M-6 1.0~2.0 1.8
BF-2.8 2.8 1.65×1.65×1.15 0.9~1.10 11 Y180L-8 1.4~3.0 2.2
BF-4.0 4.0 1.9×2.0×1.2 0.9~1.10 15 Y200L-8 2~4 2.6
BF-6.0 6.0 2.2×2.35×1.3 0.9~1.10 18.5 Y225S-8 3~6 3.3
BF-8.0 8.0 2.25×2.85×1.4 0.9~1.10 22 30 Y225M-8 Y250M-8 4~8 4.2
BF-10 10 2.25×2.85×1.7 0.9~1.10 22 30 Y225M-8 Y250M-8 5~10 4.7
BF-16 16 2.85×3.8×1.7 0.9~1.10 37 45 Y280S-8 Y280M-8 8~16 8.4
BF-20 20 2.85×3.8×2.0 0.9~1.10 37 45 Y280S-8 Y280M-8 10~20 8.7
BF-24 24 3.15×4.15×2.0 0.9~1.10 45 Y280M-8 12~24 9.2

KYF(XCF)型浮选机

型号 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 2900 3400
单效重量(t) 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
主轴电动机 型号 Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
功率(kw) 4 5.5 7.5 11 15 30 30 37
叶轮 转速(r/min) 960 720 720 970 730 730 730 740
直径(mm) 340 410 480 550 630 740 800 880
高度(mm) 215 256 300 340 390 460 545
转速(r/min) 281 247 219 200 175 160 150 138
圆周速度(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 500
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2
