0371-6777 2727近几年我国大力发展基础建设，有效的带动了矿山机械行业的发展，科技创新的加快推进，大数据、互联网、遥感探测等新技术与矿业交叉融合，使得采矿作业逐渐趋向于自动化，多数矿山老板纷纷转向“智能矿山”。
这不，近期就有矿山老板来咨询年产30万吨的辉绿石碎石生产线如何设计，接下来带您了解一下这条堪比印钞机的生产线设计方法。
1、生产线基本情况

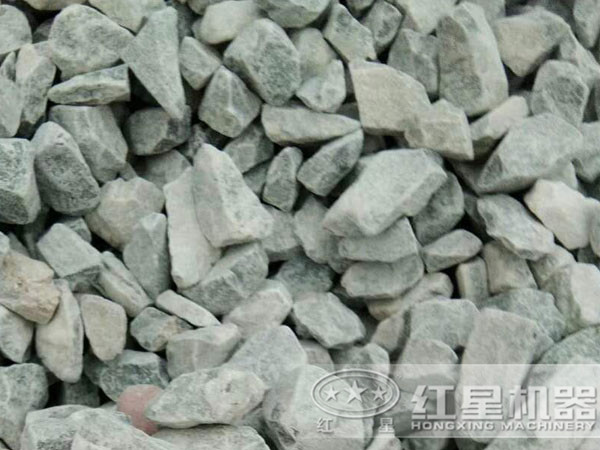

原始物料：辉绿石
成品：碎石块
年产：30万吨
成品尺寸：5~10mm，10~20mm，20~31.5mm
成品用途：主要用于公路建设

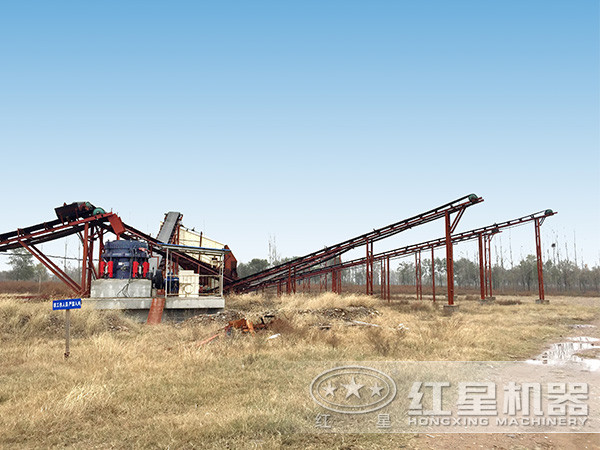

2、生产线配置清单
（1）PE600*900颚式破碎机
其进料口较大，调整也方便，破碎腔深而且没有死区，有效提升了进料能力与产量，是常用的粗碎设备。其具体参数如下：
| 型号 | 进料口尺寸 (mm） | 最大进料粒度 (mm) | 排料口调整范围 (mm) | 处理能力(t/h) | 偏心轴转速(r/min) | 电机功率 (kw) | 外形尺寸 （长×宽×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
（2）PYB1200圆锥破碎机
根据用户对成品尺寸的要求，我们需要用圆锥破碎机对粗碎后的辉绿石进行细碎处理，该设备采用层压破碎原理，不仅破碎效率高，产品粒型还很优美，是一款理想细碎设备。其具体型号如下：
| 规格 | 型号 | 破碎锥大端直径 (mm) |
最大给料尺寸 (mm) |
排料口宽度 (mm) |
处理能力 (t/h) |
电动机功率 (kw) |
总重量（t） | 外形尺寸（长×宽×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |

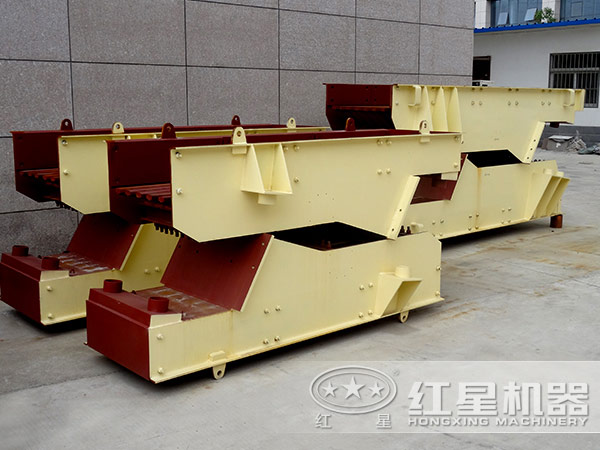

（3）振动给料机
虽然是辅助设备，但是在生产线中它仍起着重要作用，可把石料均匀、连续的送入破碎机中，保障整条生产线的运转。

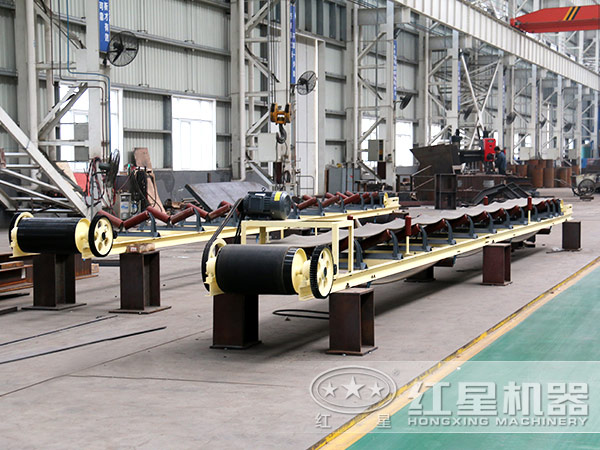

（4）皮带输送机
在整条生产线中起着连接作用，输送能力强，输送距离远，结构简单易于维护，可以实现程序化控制与自动化操作，是辉绿石碎石生产线中不可或缺的一个设备。

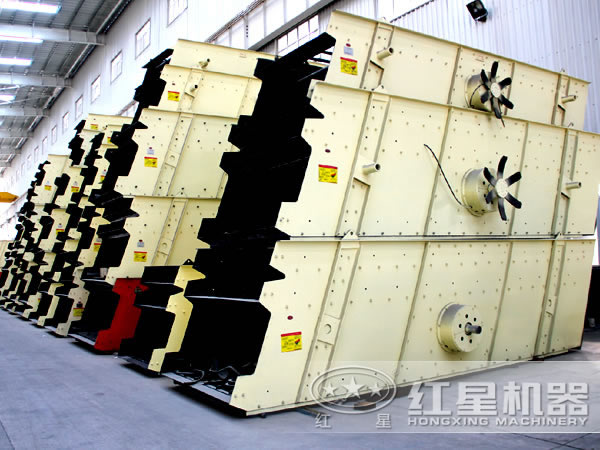

（5）圆振动筛
圆振动筛是一种多层数、高产新型的振动筛，其结构可靠、筛分效率高、震动噪音低、坚固耐用、维修方便，是生产线中常用的筛分设备。
1、智能化程度高：智能化程度高使其更节省人工管理成本，远程控制的实现使其操作更加便捷。
2、环保、节能：除尘、降噪装置必不可少，并且选用节能型的电机，完全实现了环保又节能的生产。
3、产量可观：该条生产线充分考虑了用户心中所想，不仅能够连续作业，低故障率，而且产量也非常可观，可轻松达到用户的要求。
4、成品粒型美观：出料粒型优美，立体状含量高，石粉含量低，有效提升了成品价值，可给用户带来高收益。
河南红星机器是一家专业生产破碎设备的厂家，质量、信誉都是经过用户认可的，四十余年生产经验使该厂收获不少老用户，若您对以上生产线有更多的兴趣，欢迎随时咨询红星的客服，将有销售经理为您提供详细报价及选型。
矿机专业生产经验，在海内外积累了丰富的实践经验，工艺和技术成熟，深受广大客户的喜爱。
